Фарбувально-сушильна камера Well Kraft Y4 plus

Фарбувально-сушильна камера Well Kraft Y4 plus — професійна камера для фарбування та сушіння автомобілів. Опис нижче базується на вихідній картці Bitrix і структурних параметрах конкретної моделі.

Основа та підлога

• встановлення на яму, без трапів;
• нижній фільтр: скловолокно, клас G3 (EN779), тип PA-50, площа фільтрації 10,35 м².

Камера

• внутрішні розміри: 6900×4000×2650 мм;
• зовнішні розміри: 7000×5350×3350 мм;
• стінові панелі: 50 мм, утеплювач EPS;
• панелі зовні та зсередини облицьовані пофарбованим сталевим листом; у вихідному описі зазначені шпунтова система з'єднання та двосторонній захист;

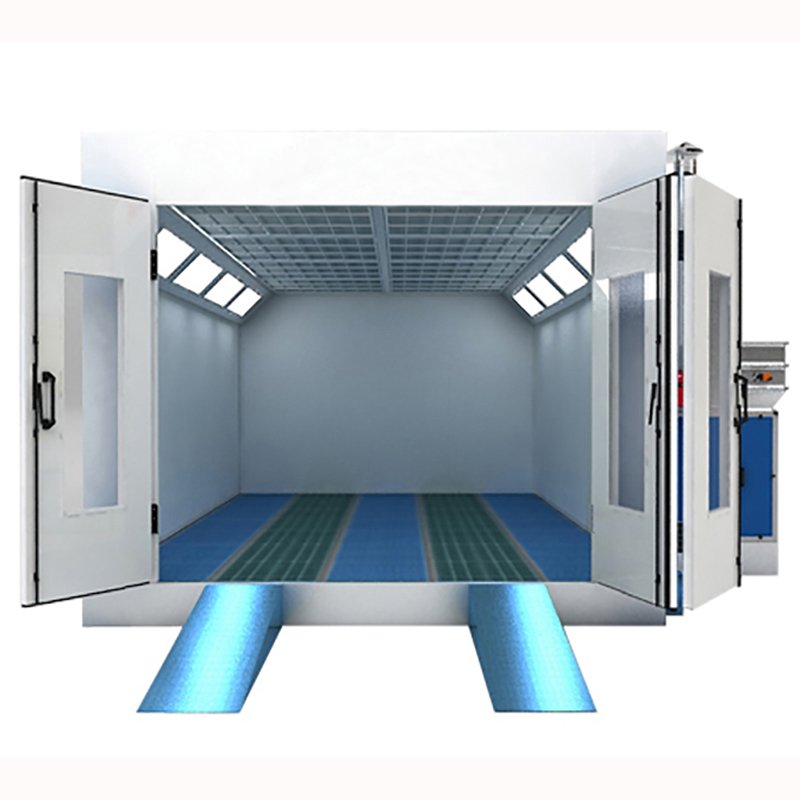

• тристулкові в'їзні ворота: 2800×2600 мм, 3 великі оглядові вікна;
• сервісні двері: 650×1800 мм.

Освітлення

• стельове освітлення: у вихідному описі зазначено по 8 освітлювальних блоків праворуч і ліворуч, кожен блок — 4 люмінесцентні лампи PHILLIPS по 36 Вт;
• бокове освітлення: по 5 блоків праворуч і ліворуч, кожен блок — 2 люмінесцентні лампи PHILLIPS по 36 Вт.

Припливна вентиляція та нагнітання повітря

• блок припливної вентиляції виготовлений із гнутої оцинкованої сталі з білим порошковим покриттям;
• фільтрація припливного блока: G3 (EN779), тип C16-300;
• блок нагнітання: 1700×1250×2200 мм, корпус з оцинкованої сталі товщиною 0,8 мм;
• 2 відцентрові вентилятори; потужність одного двигуна 4 кВт;
• загальна потужність припливної вентиляції за структурними параметрами: 8 кВт; продуктивність: 24 000 м³/год.
• керувальний пристрій Belimo NMU230 10N контролює кількість свіжого повітря;
• пневматичний керувальний пристрій контролює відкривання та закривання повітряного клапана в режимах фарбування й сушіння.

Теплогенератор і пальник

• теплогенератор: 200 кВт;
• теплогенератор виготовлений із нержавіючої сталі SUS304 товщиною 0,8 мм; у вихідному описі зазначені багатопрохідні круглі радіаторні труби та пристрої проти вибуху;
• дизельний пальник: Riello G10;
• максимальна теплова потужність пальника: 180000 ккал/год;
• витрата дизельного палива, зазначена у вихідному описі: 8–12 л;
• вихід тепла: 340000–750000 кДж.

Фільтрація та витяжка

• вхідні фільтри грубого очищення: G3 (EN779), тип C16-300;
• скловолоконні фільтри: G3 (EN779), тип PA-50;
• активна витяжка: 1 двигун, продуктивність 12500 м³/год, потужність 4 кВт.

Система контролю

Регулятор температури, Таймер сушіння, Манометр, Індикатор потужності, Індикатор стадії фарбування, Індикатор стадії сушіння, Аварійний індикатор, Перемикач етапу фарбування, Перемикач етапу сушіння, Аварійний вимикач.
